切断加工について
当社鋼管製品の、お客様指定寸法での切断加工を行なっております。
BEWO(ベボ)メタルソー式パイプ自動切断機を活用して、高速高精度で加工しています。
Φ10~φ115mmまでの普通鋼パイプ、ハイテンション鋼パイプ、ステンレス鋼パイプを高精度に切断。
ワーク・ サイズ |
丸管 | φ10~φ115mm |
---|---|---|
正方形管 | 12x12~80x80mm | |
矩形管 | 15x10~100x50mm | |
肉厚 | 1~5mm | |
切断長さ | 40~3,000 | |
切断精度 | ±0.25mm (標準メタルソーを使用した場合) |
高速パイプ切断機(BEWO オランダ)のご紹介

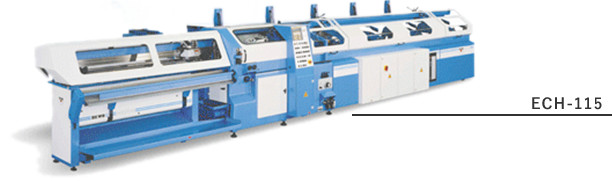

ECH-115

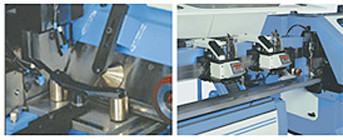

BEWO(ベボ)メタルソー式パイプ自動切断機は、従来からあるバイト式やロータリーディスク式等に比べ高速高精度で切断でき、普通鋼パイプ、ハイテンション鋼パイプやステンレスパイプの丸管、正方形管、長方形管の切断ができます。
概略仕様 | ||
---|---|---|
ワーク・ サイズ |
丸管 | φ10~φ115mm |
正方形管 | 12x12~80x80mm | |
矩形管 | 15x10~100x50mm | |
肉厚 | 1~5mm | |
切断長さ | 40~3,000 | |
切断精度 | ±0.25mm (標準メタルソーを使用した場合) | |
切断能力 |
φ25×1.6mm(鉄パイプ) L=500mm:1,520本/時間(抗張力370N/mm2) L=500mm:1,200本/時間(抗張力700N/mm2) |

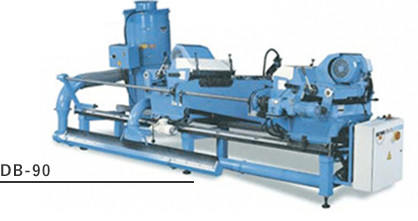

DB-90 バリ取り機(集塵装置付き)
- 切断時に生じたパイプ切り口のバリを円筒状のワイヤーブラシで除去します。
- 集塵装置で粉塵の飛散を防止し、作業環境を守ります。
