ABSOLEX(アブソレックス)車椅子用サスペンションホイール

現在ご使用中の車椅子のキャスターをアブソレックスに交換するだけで、乗り心地が飛躍的に向上します。

  • 車輪のみ交換でサスペンション付車椅子に…
  • メンテナンスフリーで快適な乗り心地を実現
前輪サスペンションの動き

日常的に遭遇する障害

  • 点字ブロック 点字ブロック
  • 段差 段差
  • ブロックタイル ブロックタイル

現在ご使用されている車椅子の乗り心地が、
車輪交換で飛躍的に向上します。

ka800アブソレックス付車椅子

現在使用されている車椅子の車輪取付け部分の標準規格を尊重して設計していますので、現在使用されている多くの車椅子に、車輪交換用及び標準装備品としてご利用いただけます。サスペンションホイル“アブソレックス”は車輪内部にサスペンション機構を組み込んでいますので、車椅子フレームはもちろん、前輪のフォークはそのままで車輪のみを交換することで、サスペンション付きの車椅子になります。

サスペンションホイル「アブソレックス」に交換すれば、車椅子の走行性能を飛躍的に改善し、スムーズでマイルドな乗り心地をお約束いたします。もう車椅子の振動・衝撃に悩まされることはありません

コンセプト

KA800のホイール

介護保険の施行等を背景に、高齢者の外出用を中心として車椅子の利用が拡大しています。しかし我が国の社会的インフラに目を向けると、歩道と車道との段差、マンホールやグレーチングの凸凹、タイルや点字ブロック等による歩道自体の凸凹の多さ等など・・・車椅子のスムーズな利用を保障できるレベルには程遠い状況です。エレベーターや段差リフトの普及によって、車椅子の行動範囲は広がりつつありますが、車椅子で走行した時の乗り心地の悪さは解決の目処が無く、車椅子を利用する方にとっての大きなバリアーになっています。

新家工業(株)では、その問題を解決するためにホイル自体にサスペンション機構を組み込んだ車椅子用サスペンションホイル“アブソレックス”を開発いたしました。

ノーマルホイール仕様とアブソレックス仕様の
車椅子の比較アニメーション

前輪アブソレックス

前輪アブソレックス

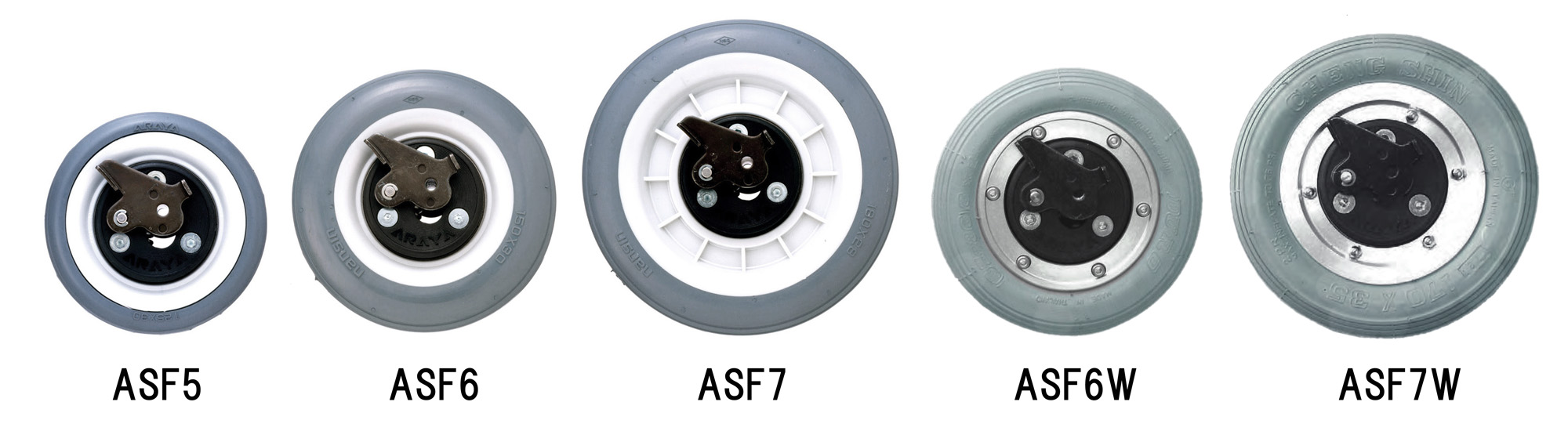

前輪アブソレックスには5インチ、6インチ、7インチの3サイズがあります。
アブソレックスはホイルの内側にサスペンション機構を組み込んでいますので交換の際にホイルの外径サイズを小さくする必要がなく、走破性能(段差を乗り越える能力)を高く保てます。

前輪適合表

横スクロールできます

型番 ASF5 ASF6 ASF7 ASF6W ASF7W
車輪径
サイズ
Φ125×30 Φ150×30 Φ180×30 Φ150×30 Φ170×35
サスペン
ション長さ
9.8 mm
車軸の
直径
6 mm (8 mm は8-6アダプター使用)
車軸の
長さ
60 mm or 65 mm
取付部の
40 mm or 45 mm
フォーク
取付け部品
ASF品名の末尾記号:A・B・C・D・DL・F・M・MK・K
タイヤ/
ホイル
ゴムタイヤ
/樹脂ホイル
中空ゴムタイヤ
/樹脂ホイル
ノーパンクソフトタイヤ
/アルミホイル
重量/1本 535g 635g 755g 680g 795g
  • ※お乗りの車椅子のメーカー・車輪サイズ等に合わせて最適なアブソレックスをご用意しています。
  • ※適合表にて お乗りの車椅子に合ったアブソレックスのサイズ・品名をご確認ください。
  • ※電動車椅子用アブソレックスは「電動車椅子用アブソレックスのご案内」をご覧ください。
  • ※適合表以外の車椅子にも取り付け出来る場合が御座いますので、開発部までお問い合わせください。
