FPD(ガラス)搬送シャフト

パイプの造管からシャフトの加工までを一貫製作

新家工業では、自社設備にてパイプの造管からシャフトの加工まで一貫して製作が可能です。 （アラヤのステンレスパイプを使用し、中空シャフトに加工しております。）

長尺搬送シャフトにおいては、中空による軽量化で自重たわみ量の低減を実現します。 また、シャフト重量の軽量化は、駆動用モーター等の省エネとなり消費電力量の低減が期待できます。

表面仕上げは、センタレス仕上げ、電解研磨仕上げ、ブラスト仕上げ等がお選びいただけます。 特にセンタレス研削仕上げは、真円度、円筒度、真直度のよい製品の供給が可能です。

概要略図

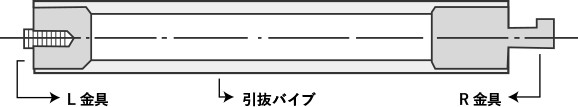

金具圧入タイプ

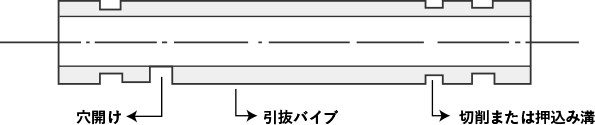

バイブ加工タイプ

材質／標準仕様

表面処理

• センタレス研磨
• 光輝焼鈍
• 無電解ニッケルメッキ
• 硬質クロームメッキ
• 電解研磨
• ショットブラスト
• 円筒研磨 等

製作工程

1. 造管

   アラヤのロールフォーミング技術を用いて、パイプを自社生産しています。
   搬送シャフト、センタレスパイプの材料となる、外径・内径寸法の安定した
   専用パイプを製作できます。

2. 切断

   メタルソー、NC旋盤等で所定の寸法にパイプを切断します。

3. 圧入



   インロー加工を施したパイプ端部に軸部の金具を 圧入、接着、溶接等で接合します。

4. センタレス研削



   砥石による研削で、真円度、円筒度のよいパイプシャフトになります。
   １００ｍｍ～４０００ｍｍまで加工可能です。

5. フレ取り・梱包



   フレ取りをして、パイプシャフトの曲り矯正を行ないます。検査後、梱包しお客様のもとへお届けします。
